AKH-0.66-K電流互感器

產品名稱：AKH-0.66-K電流互感器
型號：AKH-0.66-K
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

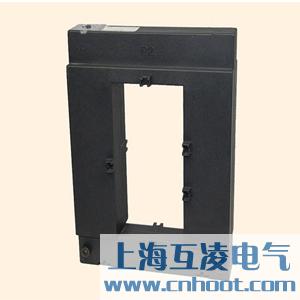

AKH-0.66-K電流互感器

替代型號HLK-0.66-K

Type	Ratio(A)	Burden(VA)
Type	Ratio(A)	Class:0.5	Class:1.0
HLK-0.66	1000/5	5	10
HLK-816	1500/5	7.5	10
HLK-816	2000/5	10	15
HLK-816	2500/5	15	20
HLK-816	3000/5	20	25
HLK-816	4000/5	20	25
HLK-816	5000/5	20	25
HLK-816	6000/5	20	25

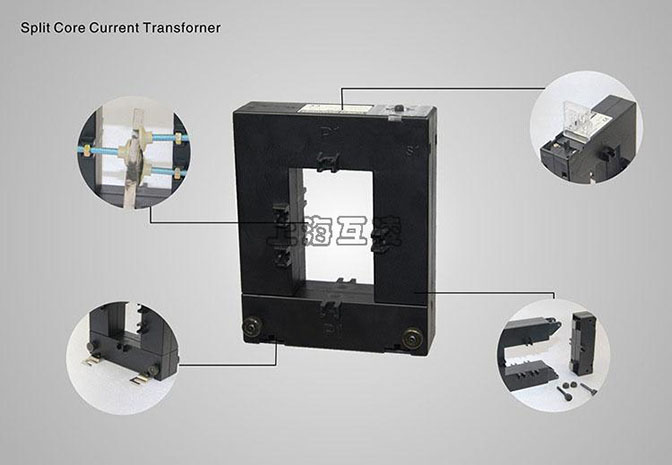

細節圖

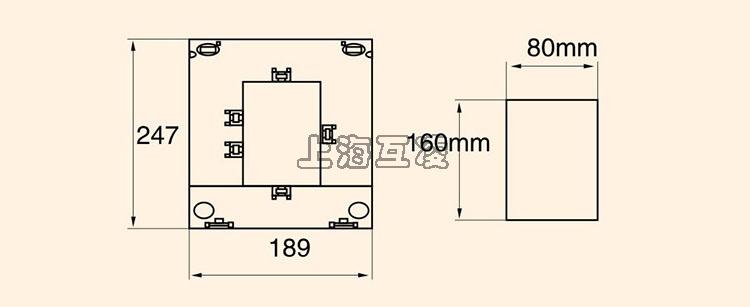

安裝尺寸圖及內徑圖

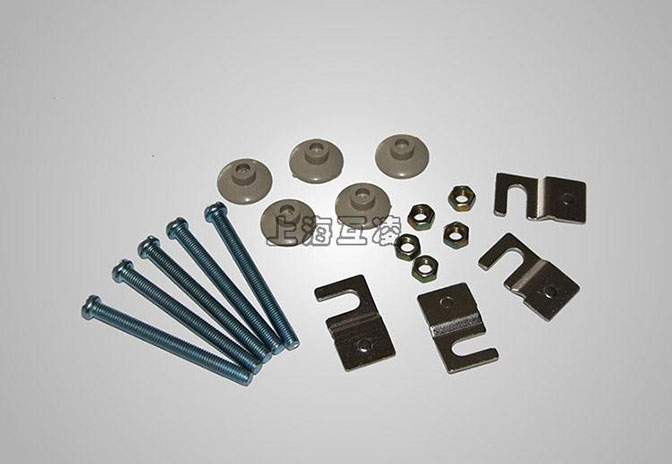

配件圖

DESCRIPTION
The DP series current transformer has been specially designed to facilitate their installation in
newor already existing net works. They may be installed without opening any cable or bus-bar
circuit.The connection of conventional CTs usually requires the interruption of the primary side
current to pass cables or bus-bar through the transformer core to connect such cables to the
primary terminals.
DP系列分離式互感器是為了方便安裝的電路系統或電網改造系統中安裝而特殊設計的，它可在不斷
開電纜或者匯流排的情況下進行安裝，即節省了安裝時間又節約維護費用。

FEATURE
Two built in fixing methods:Base/Busbar
兩種安裝方式：底線/匯流排
Very easy to install
筒易安裝
Wide inner window, allowing clamping of big cables or bus-bars
內子徑寬，允許寬電纜線和匯流排的通過
Wide range of sizes to accommodate all the existing installation
尺寸滿足多樣安裝
Primary current from 5A t0 5000A
額定一次電流從5A到5000A

SPECIFICATIONS

Rated Frequency（額定頻率）
Rated Test Voltage（耐受電壓）
Rated short-time thermal current(lth)(額定熱電流)
Rated dynamic curren t (ldyn)（動穩定電流）
Rated voltaae (Um)（額定電壓)
Contin uou s -ove rload (過載）
Operating temperature（工作溫度范圍）
Housing self-extinguishing class（外殼阻燃等級）
Safety factor（準確限制系數）
Secondary current（二次電流）

50/60Hz
3kv AC.(1min)
60ln
2.5lth
0.72Kv AC．
1.2ln
-10℃~50℃
VO
FS5
5A/1A

STANDARD
IEC60044-1 GB1208-2006

產品名稱：
AKH-0.66-K電流互感器

型號：
AKH-0.66-K

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
