概述

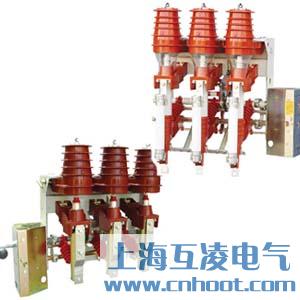

FKN12-12/T630-20壓氣式負荷開關----熔斷器組合電器可以分合負載電流，過載電流，開斷線短路電流。此開關適用于12KV及以下三相配電系統中，作為變壓器，電纜，架空線路等電力設備的控制和保護之用；特別適用于城網，農網的終端變電站及箱式變電站。并適用于環網，雙輻射供電單元的控制和保護。

本系列產品具有結構緊湊，設計合理，連鎖可靠，絕緣水平高的特點；彈簧儲能操動機構使分，合閘速度不受操作者操作力大小的影響；電弧在鐘形絕緣罩內熄滅，燃弧時的游離氣體不會導致相間或對地絕緣強度的降低。鐘形絕緣罩下部有安全擋板，關閉后隔絕了帶電部分，踢狗了環網柜的防護等級，采用銅鎢合金的弧觸關和梅花狀主觸頭，使開關到點可靠，電壽命長。該系列產品維修容易，操作方便，運行可靠。

其他產品型號：FKN12-12/T125-31.5

型號及其含義

主要技術參數

外形及安裝尺寸

FKN12-12安裝示意圖

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及據烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

動作原理及操作順序

1.手動操作：合閘：將操作手柄插進操作連鎖部件的負荷開關主軸孔內，按面板提示方向旋轉，主軸帶動四連桿儲能機構使合閘彈簧被壓縮，當機構過死點時，脫扣裝置的扣板解扣，在合閘彈簧的作用下，開關迅速合閘。 分閘：反方向旋轉操作手柄，主軸帶動儲能機構旋轉，此時儲能機構中的自鎖裝置被分閘杠桿解鎖，在分閘彈簧的作用下，開關迅速分閘。 手動機構也可以裝上電磁分勵脫扣器，分閘是接通電源即可。

2.電動操作：給電動機構加上電源，只要發出合閘或分閘指令，就能自動完成負荷開關及熔斷器組合電氣的合，分閘操作。另外，電動機構側裝有分勵脫扣器，需要分閘時，接通電源，也能完成分閘擦歐洲哦。

3.接地開關操作：江操作手柄插入操作連鎖部件的接地開關主軸上，按面板提示方向旋轉即可，但用力大小要適用，確保合閘到位。分閘時反之。
