概述

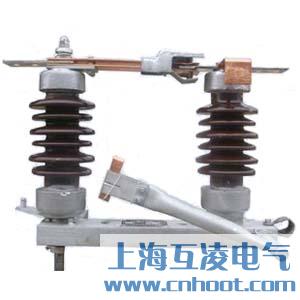

GW4-12/630戶外隔離開關適用裝置在戶外交流50HZ、額定電壓分別為12KV電力系統中，供線路在有電壓、無負載時作為開合電路之用。產品符合GB1985及其他相關標準要求。

型號及其含義

使用環境條件

1、海拔不超過1000M；

2、環境溫度上限為40℃，下限-25℃；

3、風速不超過35m/s；

4、不得有導電或化學腐蝕氣體以及火災；

5、爆炸危險的場所；

6、地震烈度不超過8度。

結構及其特點

隔離開關由底座、絕緣支柱及導電部分以及操動機構等組成。每極有兩個支柱，每個支柱上端各裝有導電閘刀，兩部分閘刀觸頭接觸處在兩支術的中柱的中間部位。支柱的下端各裝有軸承套，在操動機構的帶動下，可使閘刀作水平旋轉90°，從而達到分合閘之要求。隔離開關為單極型，也可通過連桿將三極連接成能夠聯動的三極型式。配用CSII型或CS17型手動機構操作。其中CS17用于帶接地的裝置的隔離開關。（可據需要配電動機構）從上述結構簡介中不難看出，本隔離開關結構合理，操動靈活自如；可單極，也可三極使用，安裝方便；觸刀開距大，絕緣安全可靠。還可根據用戶需要，不接地或配裝單邊接地或雙接地均可。

結構圖

主要技術參數

主要型號：GW4-12/200、GW4-12/400、GW4-12/630、GW4-12/1000、GW4-12/1250
