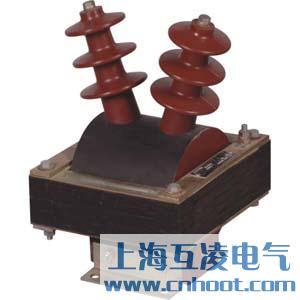

- 產品名稱：JDZJ-10Q,JDZJ-10電壓互感器
- 型號：JDZJ-10Q,JDZJ-10
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
JDZJ-10Q,JDZJ-10電壓互感器原理
JDZJ-10Q,JDZJ-10電壓互感器為單相、戶內、干式半封閉產品，使用時單臺或二臺一組，JDZ-3，JDZ-6，JDZ-10 二臺一組時為V/V連接， JDZ-10(Q)、JDZJ-6(Q)、JDZ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。
JDZJ-10Q,JDZJ-10電壓互感器結構
JDZJ-10Q,JDZJ-10電壓互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。
JDZJ-10Q,JDZJ-10電壓互感器使用條件
1 海拔高度不超過 1000 米
2 周?chē)h(huán)境溫度不高于+40 ℃，不低于-5 ℃
3 周?chē)諝獾南鄬?duì)濕度不大于 85 %(20 ℃）
4 安裝場所無腐蝕性的氣體
JDZJ-10Q,JDZJ-10電壓互感器技術表
1 產品標準：GB12O7-2006《電磁式電壓互感器》
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）
4 JDZ-10其他技術參數見下表：
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出(VA) | 極限輸出(VA) | 額定絕緣(VA) |
| JDZ-3 | 3/0.1 | 0.2 0.5 1 3 |
25 30 50 100 |
200 | 3.6/25/40 |
| JDZ-6 | 6/0.1 | 25 50 80 200 |
300 | 7.2/32/60 | |
| JDZ-10 JDZ-10Q |
10/0.1 | 40 80 120 300 |
500 | 12/42/75 | |
| JDZJ-3Q | 3/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1/6P(3P) 3/6P(3P) |
15/50 30/50 50/50 120/50 |
200 | 3.6/25/40 |
| JDZJ-6Q | 6/√3/0.1/√3/0.1/3 | 7.2/32/60 | |||
| JDZJ-10 JDZJ-10Q |
10/√3/0.1/√3/0.1/3 | 20/50 40/50 60/50 150/50 |
300 | 12/42/75 | |
| JDZ-15 | 13.8/0.1 | 0.2 0.5 1 3 |
40 80 120 300 |
500 | 3.6/25/40 |
| JDZJ-15 | 13.8/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 |
0.2/6P(3P) 0.5/6P(3P) 1/6P(3P) 3/6P(3P) |
20/50 40/50 60/50 150/50 |
300 | 7.2/32/60 |
產品絕緣
1.額定絕緣水平：
JDZ-3kv 產品：36/25/4OKV
JDZ-6kv 產品：72/32/60KV
JDZ-IOkv 產品：12/ 42/75KV
2 二次對二次地工頻耐壓： 3kv 歷時 605
3 感應耐壓試驗：
150 赫茲電源二次加壓
JDZ-3kv 產品：使一次達 10kv 歷時 40S
JDZ-6kv 產品：使一次達 20kv 歷時 40S
JDZ-IOkv 產品：使一次達 28kv 歷時 40S
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
