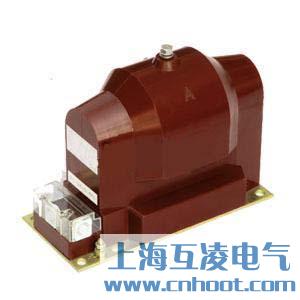

- 產品名稱：JDZX16-6Q,JDZX16-3Q電壓互感器
- 型號：JDZX16-6Q,JDZX16-3Q
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
JDZX16-6Q,JDZX16-3Q電壓互感器原理
JDZX16-6Q,JDZX16-3Q電壓互感器為單相環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓3kV、6kV、10kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。
JDZX16-6Q,JDZX16-3Q電壓互感器參數
| 型號 | 電壓比（V） | 準確級次 | 極限輸出VA | 額定絕緣水平 |
| JDZX16-3Q（等同于UNE） | 3000/√3/100√3/100√3 | 0.5/6P | 600 | 3.6/25/40 |
| JDZX16-6Q（等同于UNE） | 6000/√3/100√3/100√3 | 0.5/6P | 7.2/32/60 | |
| JDZX16-10Q（等同于UNE） | 10000/√3/100√3/100√3 | 0.5/6P | 300/300 | 12/42/75 |
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
- 產品名稱：
JDZX16-6Q,JDZX16-3Q電壓互感器
- 型號：
JDZX16-6Q,JDZX16-3Q
地址：http://m.longfengzhipin.com/JDZX16-6Q,JDZX16-3Q-532.html
