- 產品名稱：LA-10Q電流互感器
- 型號：LA-10Q
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LA-10Q電流互感器選型
本系列電流互感器分單匝式、復匝式、母線式三種。
LA-10Q電流互感器原理

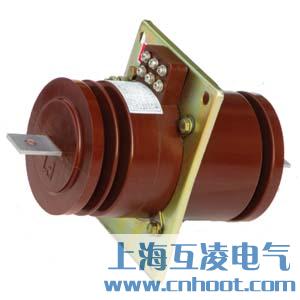

LA-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。
LA-10Q型電流互感器參數
1、LA-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 額定短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)(kA) | |||
| 0.2 | 0.5 | 10P10 | 10P15 | |||||
| LA-10 LA-10Q |
5-200 | 0.5/10P10 | 10 | 10 | 15 | 15 | 90I1n | 160I1n |
| 300 | 22.5 | 40.5 | ||||||
| 400 | 30 | 55 | ||||||
| 500 | ||||||||
| 600 | ||||||||
| 800 | 40 | 72 | ||||||
| 1000 | 50 | 90 | ||||||
原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LA-10Q電流互感器
- 型號：
LA-10Q
