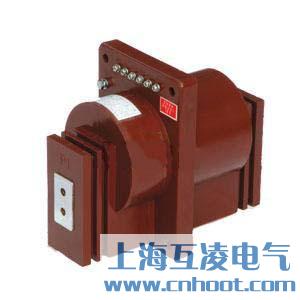

LFZB8-10A,LFZB8-10B電流互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：LFZB8-10A,LFZB8-10B電流互感器
- 型號：LFZB8-10A,LFZB-10B
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LFZB8-10A,LFZB8-10B電流互感器原理
LFZB8-10A,B型電流互感器為環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
本型電流互感器為全封閉穿墻式結構，該產品體積小，安裝方便，是取代LA-10、LAJ-10、LFZ-10的新一代產品。
LFZB8-10A,LFZB8-10B型電流互感器額參數
| 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 額定短時熱電流(KA) | 額定動穩定電流(KA) | ||
| 0.2S 0.2 0.5S | 0.5 | 10P10 | ||||
| 20 |
0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10 |
10 | 15 | 15 | 2 | 5 |
| 30 | 3 | 7.5 | ||||
| 40 | 4 | 10 | ||||
| 50 | 6 | 15 | ||||
| 75 | 8 | 20 | ||||
| 100 | 12 | 30 | ||||
| 150 | 15 | 37.5 | ||||
| 200 | 20 | 50 | ||||
| 300 | 32 | 80 | ||||
| 400 | 36 | |||||
| 500、600 | 20 | 63 | 150 | |||
| 750、800 | 80 | 200 | ||||
| 1000、1200 | 100 | 250 | ||||
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
LFZB8-10A,LFZB8-10B電流互感器原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
