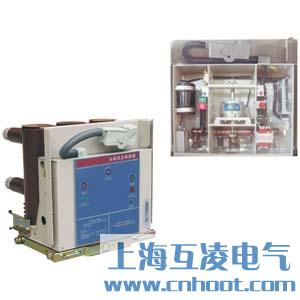

ZN63M-12真空斷路器原理

ZN63M-12戶內高壓永磁真空斷路器（以下簡稱斷路器）是用于三相交流50Hz、10kV電力系統的戶內開關設備，適用于投切不同性質的負荷和頻繁操作、以及多次開斷短路電流的場合．作為電網設備、工礦企業動力設備的保護和控制單元。斷路器采用操動機構與斷路器本體（一次回路）體化的設計．既可作為固定安裝單元（配固定柜）．也可和推進機構（底盤車）組成手車單元（配中置柜）使用。

斷路器符合GB1984《高壓交流斷路器》、JB3855《3.6~ 40.5kV戶內高壓真空斷路器》、DL403/T《12~40.5kV戶內高壓真空斷路訂貨技術條件》及IEC62271等標準的相關要求。

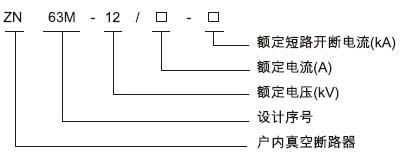

型號及其含義

正常使用條件

◇環境溫度：最高溫度+40℃，最低溫度-15℃（允許在-30℃時儲運）；

◇環境濕度：日相對濕度平均值≤95%，月相對濕度平均值≤90%；日水蒸氣壓力平均值≤2.2kPa，月水蒸氣壓力平均值≤1.8kPa；

◇海拔高度：不超過1000m；

◇地震烈度：不超過8度；

◇周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃性氣體、蒸氣、鹽霧的污染。

常用型號

ZN63M-12/630-20、ZN63M-12/630-25、ZN63M-12/1250-20、ZN63M-12/1250-25

ZW63M-12/1250-31.5、ZW63M-12/1600-31.5、ZW63M-12/2000-31.5、ZW63M-12/2500-31.5

ZW63M-12/1250-40、ZW63M-12/1600-40、ZW63M-12/2000-40、ZW63M-12/2500-40

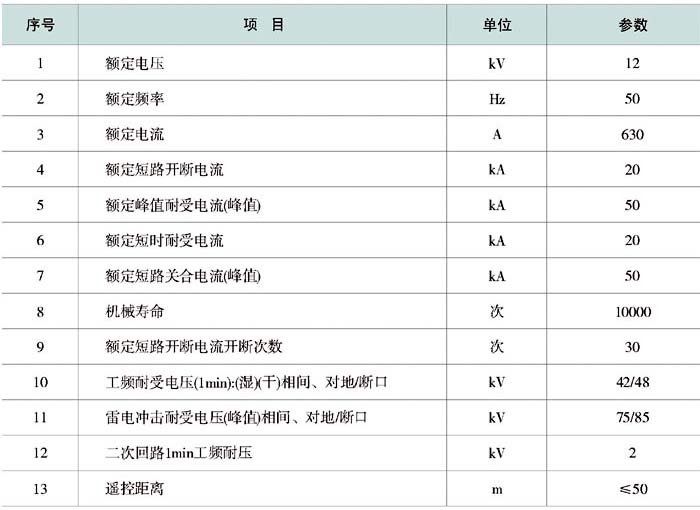

主要技術參數
