概述

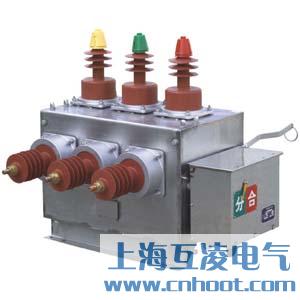

ZW10-12G/T630-20高壓真空斷路器－隔離開關電器組合帶彈簧操動機構，是三相交流戶外高壓開關設備，主要用于12KV等級，額定電流630A，額定頻率50Hz的農網、城網、礦山、鐵道、港口的配電系統，特別適用于戶外架空線路，分合負荷電流、過載電流、短路電流，對電網進行切換和保護。是取代油絕緣真空斷路器、實現無油化的空氣復合絕 緣的優化產品，性能領先國內同類產品。

產品特點

1、內部采用了特殊的抗凝露措施，確保箱體內絕緣；

2、轉動方式采用專利技術，安裝方便、動作可靠，避免因機械故障影響斷路的性能；

3、不充油、不充氣、體積小、重量輕、無需檢修；

4、分斷電流大，無污染，無需檢修；

5、操縱既可電動，也可手動。

工作原理

真空斷路器的工作原理是：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭表面在高溫下?lián)]發出蒸汽，由于觸頭設計為特殊形狀，在電流通過時產生一磁場，電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(屏蔽罩)上凝結了部分金屬蒸汽，電弧在自然過零時就熄滅了，觸頭間的介質強度又迅速恢復起來。

常用型號如下：ZW10-12(G)/T630-16，ZW10-12(G)/T630-25，ZW10-12(G)/T1250-16，ZW10-12(G)/T1250-20，ZW10-12(G)/T1000-20

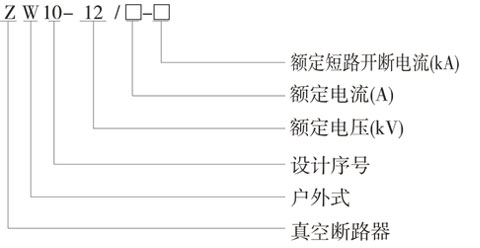

型號含義

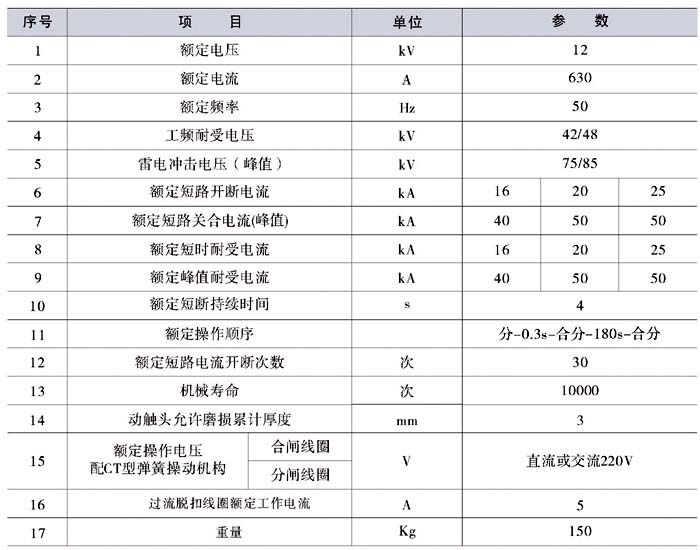

主要參數

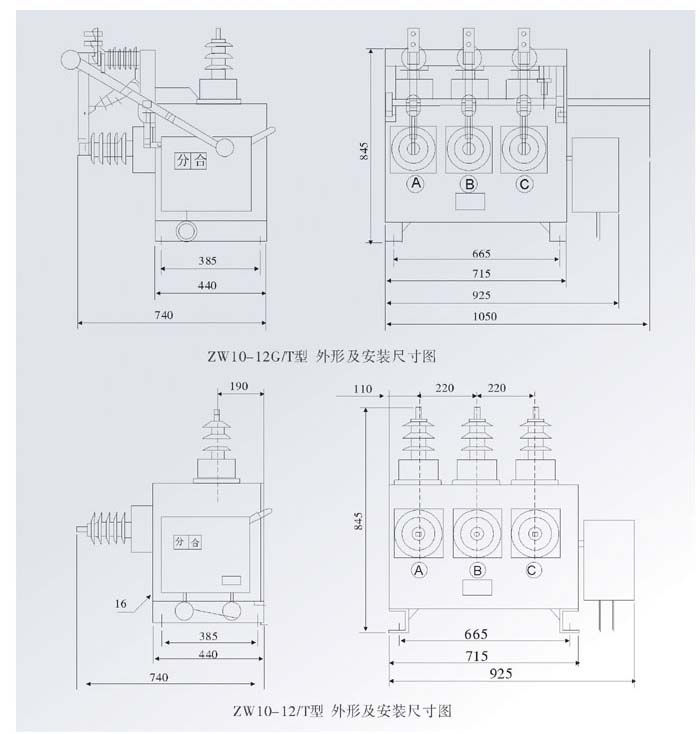

外形及安裝尺寸
